液态铝电解电容器
ES32W102M51A5M5YNYXX
量产ES3 系列 · 螺栓型
85℃ 3000小时 长寿命；适用于UPS电源、工业控制器；RoHS指令对应
额定电压(V)
450 V
标称容量
1000 µF
工作温度
-25 ~ 85 ℃
ESR (max)
82 mΩ
额定寿命
3000 h
封装尺寸
ø51 × 105 mm
网销商城
最小包装量:40
封装形式:螺栓型
当前料号暂无商城链接
详细规格参数
电容类别液态铝电解电容器
形状螺栓型
产品料号ES32W102M51A5M5YNYXX
系列ES3
全生命周期状态量产
额定电压(V)450
标称容量1000 µF
ESR (max.)82 mΩ
极性有极性
温度范围下限(°C)-25
温度范围上限(°C)85
额定寿命 (Hours)3000
额定纹波电流2550 mArms
ESR频率120 Hz
直径D(mm)51
高度L(mm)105
引脚/端子间距(mm)22
最小包装数量40
容差-20%~+20%
漏电流 (µA) Max2012
损失角正切(tanδ max.)0.18
端子电镀材质镀锡
端子种类M5
单重 (g)0
备注—

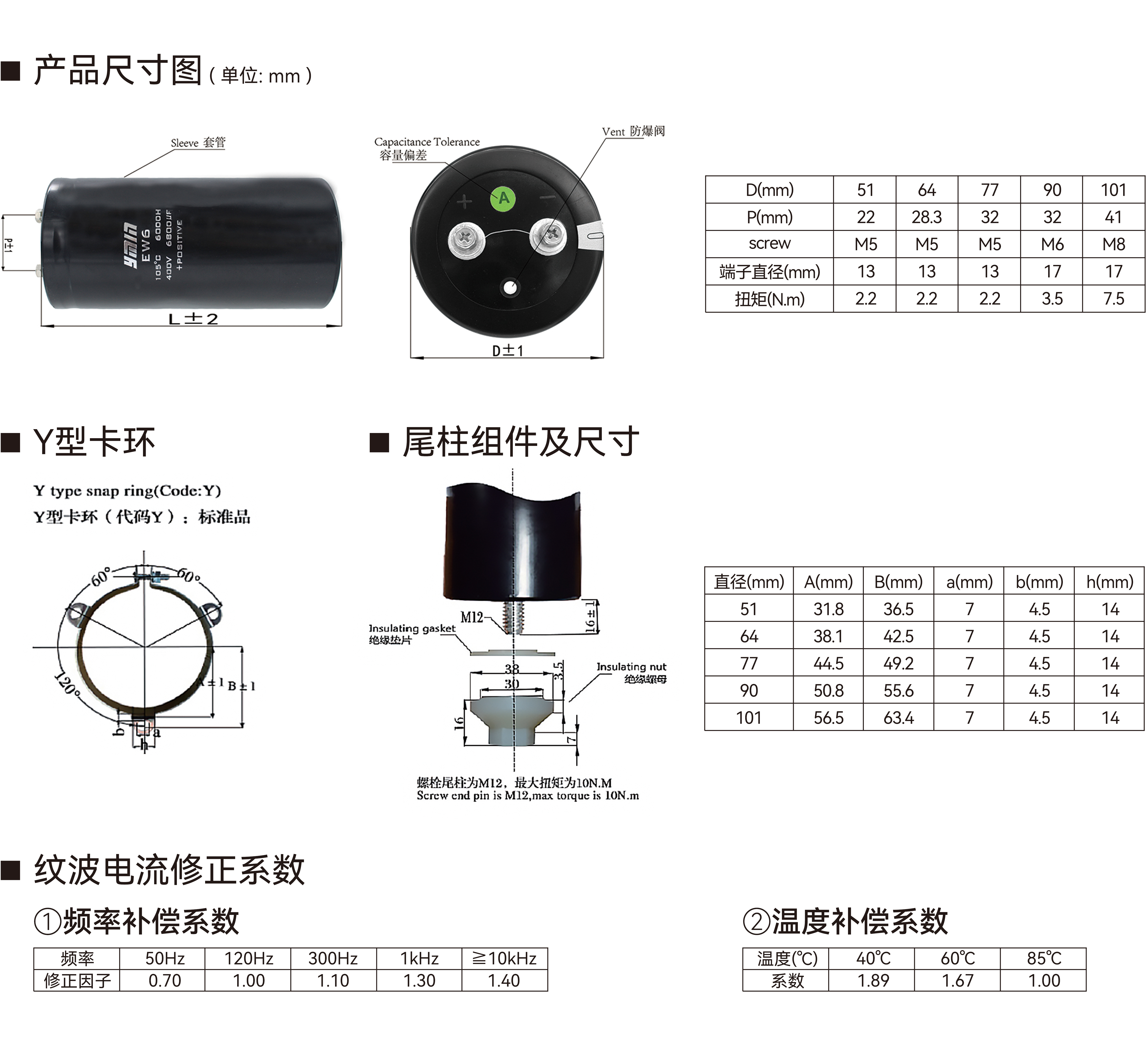

产品尺寸与电气参数
本料号实际尺寸与电气参数
本料号尺寸（单位：mm）
| 尺寸项目 | 代号 | 数值 (mm) |
|---|---|---|
| 直径 (D) | D | 51 |
| 高度 (L) | L | 105 |
本料号电气参数
| 额定纹波电流 | 纹波测试条件 | ESR | ESR频率 |
|---|---|---|---|
| 2550 mArms | — | 82 mΩ | 120 Hz |
设计工具与资源
交叉参考
以下同行型号可由当前永铭料号替代，选型时请核对具体参数及使用条件。
正在查询交叉参考…
如需寻找已停产型号的替代方案，请联系技术支持。
