液态铝电解电容器
LKLJ2501V302MFCG
量产LKL 系列 · 引线型
耐高温 长寿命 电源专用品；130℃环境下2000~5000小时；符合AEC-Q200 RoHS指令对应
额定电压(V)
35 V
标称容量
3000 µF
工作温度
-55 ~ 130 ℃
ESR (max)
0.043 Ω
额定寿命
5000 h
封装尺寸
ø18 × 25 mm
网销商城
最小包装量:140
封装形式:引线型
当前料号暂无商城链接
详细规格参数
电容类别液态铝电解电容器
形状引线型
产品料号LKLJ2501V302MFCG
系列LKL
全生命周期状态量产
额定电压(V)35
标称容量3000 µF
ESR (max.)0.043 Ω
极性有极性
温度范围下限(°C)-55
温度范围上限(°C)130
额定寿命 (Hours)5000
额定纹波电流2700 mArms
ESR频率100 kHz
直径D(mm)18
高度L(mm)25
引脚/端子间距(mm)7.5
最小包装数量140
容差-20%~+20%
漏电流 (µA) Max1050
损失角正切(tanδ max.)12
端子电镀材质锡
单重 (g)0
损失角频率(Hz)120
备注—

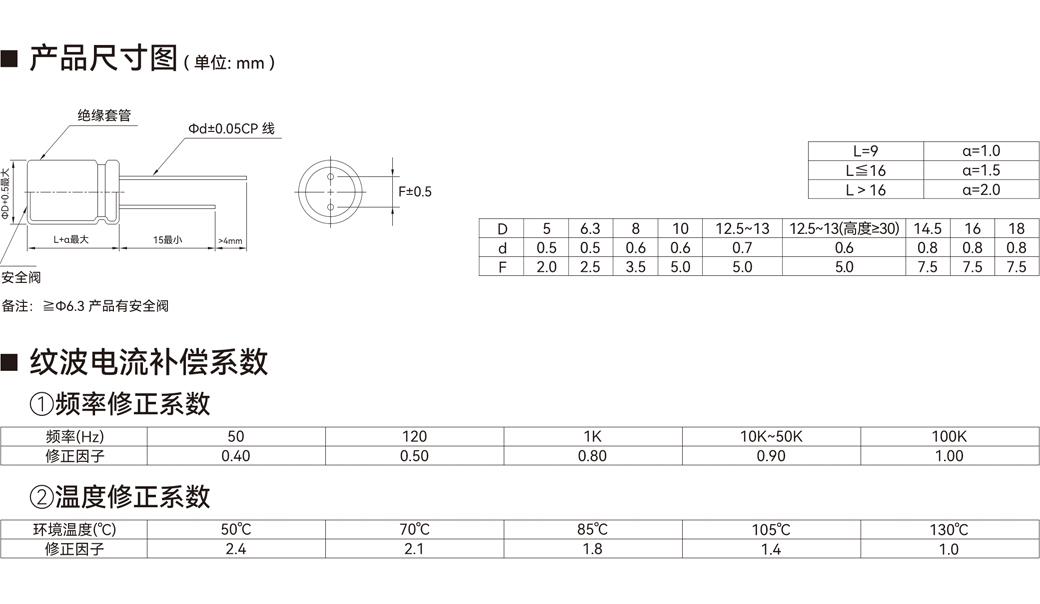

产品尺寸与电气参数
本料号实际尺寸与电气参数
本料号尺寸（单位：mm）
| 尺寸项目 | 代号 | 数值 (mm) |
|---|---|---|
| 直径 (D) | D | 18 |
| 高度 (L) | L | 25 |
本料号电气参数
| 额定纹波电流 | 纹波测试条件 | ESR | ESR频率 |
|---|---|---|---|
| 2700 mArms | — | 0.043 Ω | 100 kHz |
