高分子混合动力铝电解电容器
NHME1602A820MJCG
量产NHM 系列 · 引线型
低ESR 高容许纹波电流 高可靠性；125℃ 4000小时保证；符合AEC-Q200；已应对RoHS指令
额定电压(V)
100 V
标称容量
82 µF
工作温度
-55 ~ 125 ℃
ESR (max)
12 mΩ
额定寿命
4000 h
封装尺寸
ø10 × 16 mm
网销商城
最小包装量:500
封装形式:引线型
当前料号暂无商城链接
详细规格参数
电容类别高分子混合动力铝电解电容器
形状引线型
产品料号NHME1602A820MJCG
系列NHM
全生命周期状态量产
额定电压(V)100
标称容量82 µF
ESR (max.)12 mΩ
极性有极性
温度范围下限(°C)-55
温度范围上限(°C)125
额定寿命 (Hours)4000
额定纹波电流3300 mArms
ESR频率100 kHz
直径D(mm)10
高度L(mm)16
引脚/端子间距(mm)5
最小包装数量500
容差-20%~+20%
漏电流 (µA) Max82
损失角正切(tanδ max.)10
端子电镀材质铁镀铜包锡
单重 (g)0.1
备注—

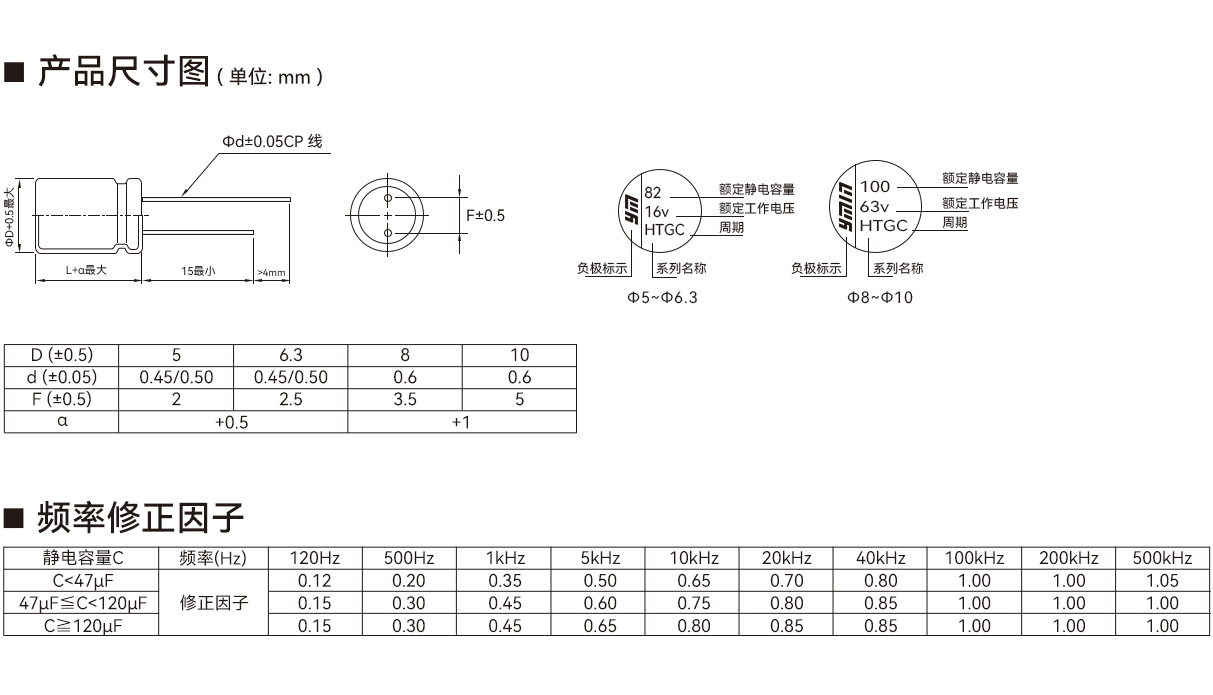

产品尺寸与电气参数
本料号实际尺寸与电气参数
本料号尺寸（单位：mm）
| 尺寸项目 | 代号 | 数值 (mm) |
|---|---|---|
| 直径 (D) | D | 10 |
| 高度 (L) | L | 16 |
本料号电气参数
| 额定纹波电流 | 纹波测试条件 | ESR | ESR频率 |
|---|---|---|---|
| 3300 mArms | — | 12 mΩ | 100 kHz |
设计工具与资源
交叉参考
以下同行型号可由当前永铭料号替代，选型时请核对具体参数及使用条件。
正在查询交叉参考…
如需寻找已停产型号的替代方案，请联系技术支持。
