双电层超级电容
SDV3R0V2240606
量产SDV 系列 · 贴片型
2.7V、3.0V的SMD表面贴装；70℃ 1000小时产品；可满足回流焊过程250℃（5秒以下）的2次应对；高能量、大功率、充放电循环寿命长；符合ROHS、REACH指令对应
额定电压(V)
3 V
标称容量
0.22 F
工作温度
-25 ~ 70 ℃
ESR (max)
8000 mΩ
额定寿命
1000 h
封装尺寸
ø6.3 × 5.8 mm
网销商城
最小包装量:1200
封装形式:贴片型
当前料号暂无商城链接
详细规格参数
电容类别双电层超级电容
形状贴片型
产品料号SDV3R0V2240606
系列SDV
全生命周期状态量产
额定电压(V)3
标称容量0.22 F
ESR (max.)8000 mΩ
极性有极性
温度范围下限(°C)-25
温度范围上限(°C)70
额定寿命 (Hours)1000
额定纹波电流—
ESR频率1 kHz
尺寸D(mm)6.3
尺寸L(mm)5.8
引脚/端子间距(mm)/
最小包装数量1200
容差-10%~+30%
端子电镀材质Sn
单重 (g)—
72H漏电流(μA)2
最高充电电压(V)3
最大充电电流(A)0.05
峰值电流(A)0.09
持续电流(A)0.04
备注—

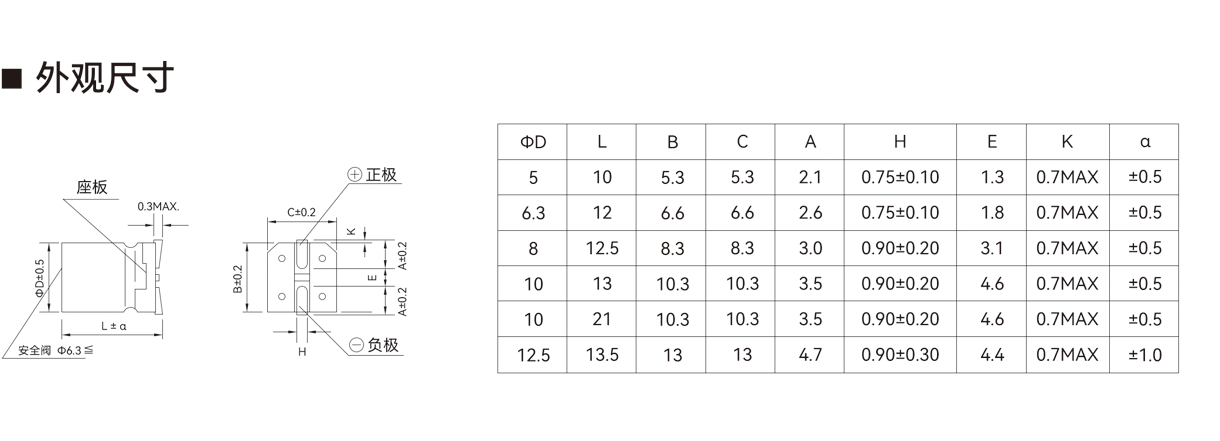

产品尺寸与电气参数
本料号实际尺寸与电气参数
本料号尺寸（单位：mm）
| 尺寸项目 | 代号 | 数值 (mm) |
|---|---|---|
| 尺寸 (D) | D | 6.3 |
| 尺寸 (L) | L | 5.8 |
本料号电气参数
| 额定纹波电流 | 纹波测试条件 | ESR | ESR频率 |
|---|---|---|---|
| — | — | 8000 mΩ | 1 kHz |
